| モデル番号: | JC3248R035R |
| Moq: | 50PCS |
| 価格: | ￥55/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000PCS/day |

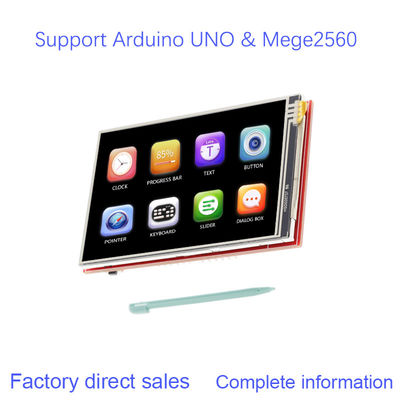

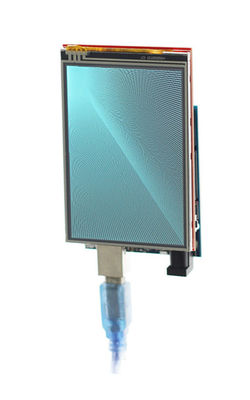

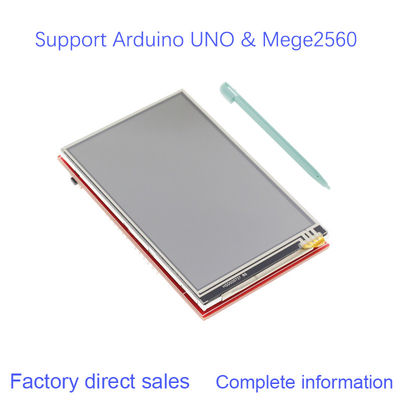

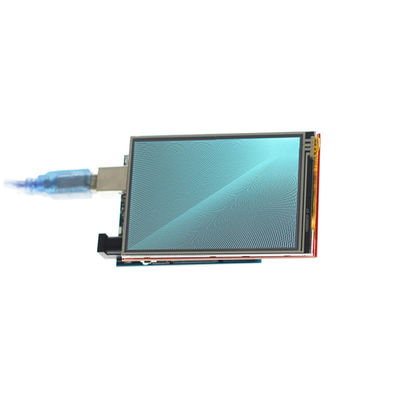

高リゾリューションを用いるこのタッチ画面 モジュールは480 x 320に達することができTF （SD）のカード スロットは板の背部で容易にカードを挿入できるように、設計されている。タッチ画面は抵抗の接触を使用し、接触破片は非常に敏感、使用してが便利のXPT2046である。arduinoのマザーボードによって直接挿入することができる板にレベル変換の破片がある。デフォルトのコントローラーはili9488である。また他のタイプの接触をカスタマイズするために私達に連絡できる。私達はダウンロードし、学ぶために顧客のための多数のサンプル プログラムを提供する。
| 名前 | 変数 |
| SKU | JC3248R035R |
| 表示色 | RGB 65K色 |
| 接触モード | 抵抗接触 |
| スクリーン・サイズ | 3.5 （インチ） |
| タイプ | TFT |
| 運転者IC | ILI9488 |
| 決断 | 480*320 （ピクセル） |
| モジュール インターフェイス | 8ビット パラレル インターフェイス |
| 作用面積 | 73.44*48.96 （mm） |

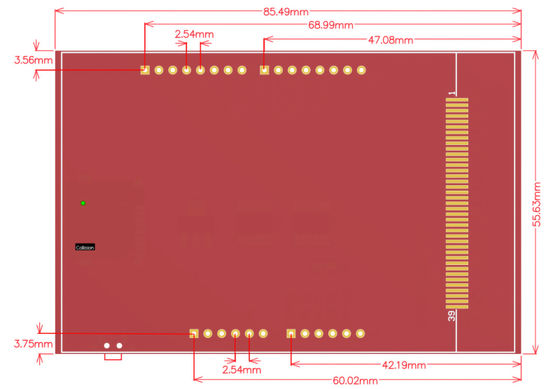

| モジュールPCBのサイズ | 85.49*55.63 （mm） |
| 実用温度 | -20℃~70℃ |
| 保管温度 | -40℃~70℃ |
| 作動の電圧 | 5V/3.3V |
| パワー消費量 | TBD |
| プロダクト重量（パッケージの含んでいること） | 44g （タッチ画面を持ちなさい）、55g （タッチ画面を持ってはいけない） |
| 数 | Pinのラベル | Pinの記述 |
| 1 | LCD_RST | LCDバス調整信号、低レベルの調整 |
| 2 | LCD_CS | 低レベルLCDバス破片の選り抜き信号は可能になる |
| 3 | LCD_RS | 低レベル:命令、high-level:データ |
| 4 | LCD_WR | LCDバスは信号を書く |
| 5 | LCD_RD | LCDバスは信号を読んだ |
| 6 | GND | 力の地面 |
| 7 | 5V | 5V入力 |
| 8 | 3V3 | 3.3V入力は、このピン切ることができる |
| 9 | LCD_D0 | LCDの8ビット データBit0 |
| 10 | LCD_D1 | LCDの8ビット データBit1 |
| 11 | LCD_D2 | LCDの8ビット データBit2 |
| 12 | LCD_D3 | LCDの8ビット データBit3 |
| 13 | LCD_D4 | LCDの8ビット データBit4 |
| 14 | LCD_D5 | LCDの8ビット データBit5 |
| 15 | LCD_D6 | LCDの8ビット データBit6 |
| 16 | LCD_D7 | LCDの8ビット データBit7 |
| 17 | SD_SS | 低レベルSDカードSPIバス破片の選り抜き信号は可能になる |
| 18 | SD_DI | SDカードSPIバスMOSI信号 |
| 19 | SD_DO | SDカードSPIバス味噌信号 |
| 20 | SD_SCK | SDカードSPIバス刻時信号 |
