| モデル番号: | JC4827B043N |
| Moq: | 500 |
| 価格: | ￥45/pcs |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000PCS/day |

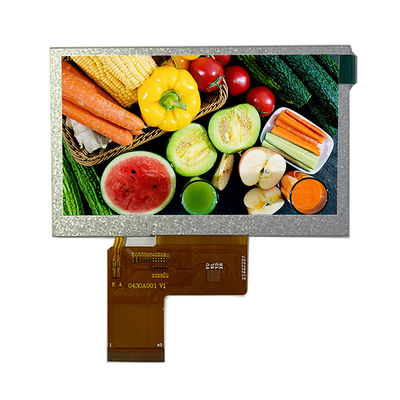

Touch480xRGBx272 ILI6485Aの運転者350明るいTFT LCDの表示モジュール40PIN RGBのない4.3インチ
JC4827B043Nは無定形のケイ素を織込んでいる色の活動的なマトリックスLCDモジュールである
TFT （薄膜トランジスター）。それは色TFT-LCDのパネル、運転者IC、FPCおよび背部軽い単位で構成される。モジュールの表示区域は480X272pixelsを含んでいる。このプロダクトはRoHSの環境規準と一致する
変数
| LCDのサイズ | 4.3インチ（対角線） |
| LCDのタイプ | TFT |
| 決断 | 800x480 |
| モジュールのサイズ | 105.45x67.2x3mm |
| 作用面積 | 95.04x53.856mm |
| ピクセル ピッチ | 。 |
| 見る方向 | 自由 |
| バックライト | LED |
| 運転者IC | TBA |
| 保管温度 | -30から+70 |
| 1 | LEDK | LEDの運転者 | バックライトの陰極。 | - |
| 2 | レダ | LEDの運転者 | バックライトの陽極。 | - |
| 3 | GND | PWRの供給 | 力の地面。 | - |
| 4 | VCC | PWRの供給 | デジタル回路のための電源。 | - |
| 5-12 | R0-R7 | 入力/出力 | 赤い信号のデータ・バス。 | GND/IOVCC |
| 13-20 | G0-G7 | 入力/出力 | 青信号のデータ・バス。 | GND/IOVCC |
| 21-28 | B0-B7 | 入力/出力 | 青い信号のデータ・バス。 | GND/IOVCC |
| 29 | GND | PWRの供給 | 力の地面。 | - |
| 30 | PCLK | 入力/出力 | 点の刻時信号。 | - |
| 31 | DISP | 入力/出力 | 遠隔表示制御装置/待機モードの選択。 | GND/IOVCC |
| 32 | HSYNC | 入力/出力 | 横の同時性の入力。 | GND/IOVCC |
| 33 | VSYNC | 入力/出力 | 垂直同期の入力。 | GND/IOVCC |
| 34 | DE | 入力/出力 | データは信号を可能にする。 | GND/IOVCC |
| 35 | NC | - | 接続してはいけない。 | - |
| 36 | GND | PWRの供給 | 力の地面。 | - |
| 37 | XL | - | TPは信号を残した。 | - |
| 38 | YD | - | 信号の下のTP。 | - |
| 39 | XR | - | TPの権利信号。 | - |
| 40 | YU | - | 信号の上のTP。 | - |
