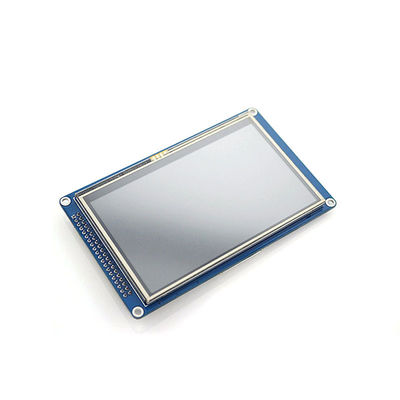

| モデル番号: | JC4827M043R |
| Moq: | 50PCS |
| 価格: | ￥178/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000PCS/day |

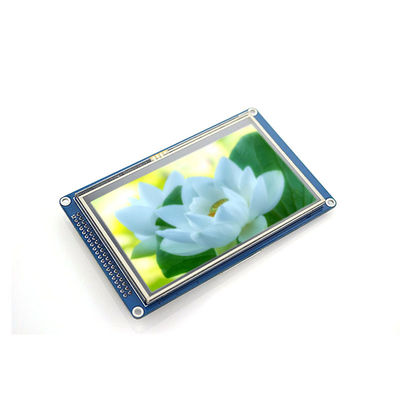

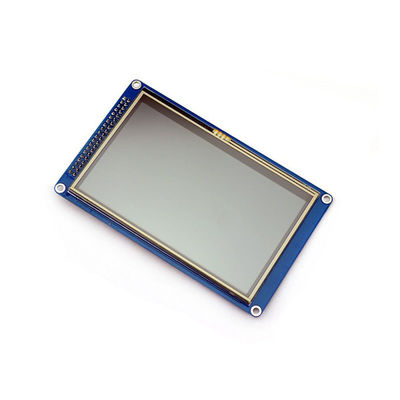

1:広く利用された
2:サポートSPIフラッシュ
3:作り付けSDのカード スロット、サポートSDカード拡張
4:サポート3バックライトの制御方式（一定したライト、GPIO制御、PWM制御）
5:サポート480x272決断は、表示効果非常に明確である

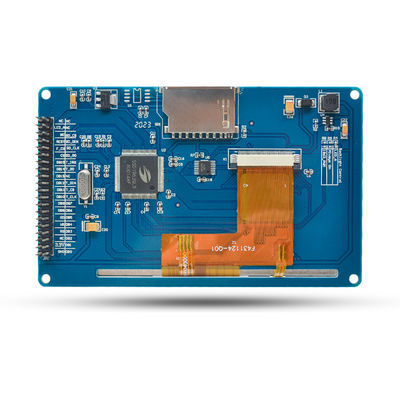

AおよびTから始まるピンは抵抗タッチ画面の関連ピンである;
B.SDの始めにピンはSDカード関連付けたピンをである;
C and Fから始まるピンはSPIのフラッシュと関連している;
D.残りはLCDスクリーンと関連しているピンである;
E. SPI FLASHははんだ付けされない。それを使用する必要があったらそれをあなた自身はんだ付けしなさい。
1*touchスクリーン
| 名前 | 変数 |
| SKU | JC4827M043R |
| 表示色 | RGB 565 |
| 接触モード | 抵抗接触 |
| スクリーン・サイズ | 4.3 （インチ） |
| タイプ | TFT |
| 運転者IC | SSD1963 |
| 決断 | 480*272 （ピクセル） |
| モジュール インターフェイス | 40PINパラレル ポート |
| 作用面積 | 95.04 （L）） X53.86 （W） MM |
| 外のり寸法 | 120 （L） X74 （W） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 6:00の時 |
| PINの間隔 | PINの間隔 |
| 関係方法 | 2.54ピン |
| プロダクト重量（パッケージの含んでいること） | 150g |
| 数 | Pinのラベル | Pinの記述 |
| 1 | GND | 地面 |
| 2 | 3.3V | 3.3V入力 |
| 3 | NC | 空のフィート |
| 4 | RS | 記録/データ選り抜き信号、0:記録1:データ |
| 5 | WR | 操作を書きなさい |
| 6 | RD | 読込み操作 |
| 7 | DB8 | データ港 |
| 8 | DB9 | データ港 |
| 9 | DB10 | データ港 |
| 10 | DB11 | データ港 |
| 11 | DB12 | データ港 |
| 12 | DB13 | データ港 |
| 13 | DB14 | データ港 |
| 14 | DB15 | データ港 |
| 15 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 16 | F_CS | 選り抜き抜け目がない破片 |
| 17 | 残り | LCDは信号、低レベルの調整を再調節した |
| 18 | NC | 空のフィート |
| 19 | LED_A | バックライト制御陽性 |
| 20 | NC | 空のフィート |
| 21 | DB0 | データ港 |
| 22 | DB1 | データ港 |
| 23 | DB2 | データ港 |
| 24 | DB3 | データ港 |
| 25 | DB4 | データ港 |
| 26 | DB5 | データ港 |
| 27 | DB6 | データ港 |
| 28 | DB7 | データ港 |
| 29 | T_CLK | 接触SPIバス刻時信号 |
| 30 | T_CS | 低レベルタッチ画面の破片の選り抜き信号は可能になる |
| 31 | T_DIN | 接触SPIバス入力 |
| 32 | NC | 空のフィート |
| 33 | T_DO | 接触SPIバス出力 |
| 34 | T_IRQ | 接触がある時低レベルタッチ画面割り込み信号 |
| 35 | SD_DO | SDカード データ出力 ピン |
| 36 | SD_CLK | SDカード時計ピン |
| 37 | SD_DIN | SDカード データ入力 ピン |
| 38 | SD_CS | SDカード選り抜きピン |
| 39 | NC | 空のフィート |
| 40 | NC | 空のフィート |
