| モデル番号: | JC4827M043N |
| Moq: | 50PCS |
| 価格: | ￥168/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000PCS/day |

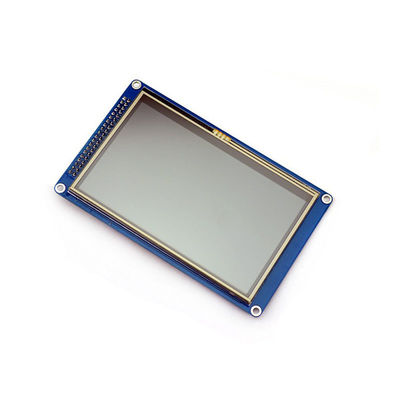

接触4.3"のない4.3inch 480*272 SSD1963 TFTの表示画面LCD TFTモジュール
1. 4.3インチ高精細度色スクリーン、サポート16BIT RGB 65Kカラー ディスプレイは、豊富な色を表示する
2. 480x272決断のサポートTNスクリーン、明確な表示効果
3. サポート16ビットの平行バス切換え、速い伝達速度
4. サポートSPIフラッシュ
5. SDのカード スロットと来たり、SDカード拡張を支える
6. サポート3バックライトの制御方式（一定したライト、GPIO制御、PWM制御）
7. STM32およびC51プラットホームのためのサンプル プログラムを提供しなさい
8. 軍等級プロセス標準、長期安定した仕事
9. 根本的な運転者にテクニカル サポートを提供しなさい
表示色:RGB565 65K色
サイズ:4.3 （インチ）
タイプ:TFT
運転者の破片:どれも
決断:TN:480x272 （ピクセル）
モジュール インターフェイス:16ビットのパラレル ポート
タッチ画面のタイプ:接触なし
有効な表示区域（AA区域）:95.04.00x53.858 （mm）
モジュールPCBの支承板のサイズ:120.00x74.00 （mm）
働く温度:-10℃~60℃
保管温度:-20℃~70℃
入れられた電圧:3.3V
下記のものを含まれているパッケージ:
TNスクリーンの抵抗接触版4.3インチTFT高精細度色スクリーン*1
AおよびTから始まるピンは抵抗タッチ画面の関連ピンである;
B.SDの始めにピンはSDカード関連付けたピンをである;
C and Fから始まるピンはSPIのフラッシュと関連している;
D.残りはLCDスクリーンと関連しているピンである;
E. SPI FLASHははんだ付けされない。それを使用する必要があったらそれをあなた自身はんだ付けしなさい。
1*touchスクリーン
| 名前 | 変数 |
| SKU | JC4827M043N |
| 表示色 | RGB 565 |
| 接触モード | 接触なし |
| スクリーン・サイズ | 4.3 （インチ） |
| タイプ | TFT |
| 運転者IC | SSD1963 |
| 決断 | 480*272 （ピクセル） |
| モジュール インターフェイス | 40PINパラレル ポート |
| 作用面積 | 95.04 （L）） X53.86 （W） MM |
| 外のり寸法 | 120 （L） X74 （W） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 6:00の時 |
| PINの間隔 | PINの間隔 |
| 関係方法 | 2.54ピン |
| プロダクト重量（パッケージの含んでいること） | 140g |
| 数 | Pinのラベル | Pinの記述 |
| 1 | GND | 地面 |
| 2 | 3.3V | 3.3V入力 |
| 3 | NC | 空のフィート |
| 4 | RS | 記録/データ選り抜き信号、0:記録1:データ |
| 5 | WR | 操作を書きなさい |
| 6 | RD | 読込み操作 |
| 7 | DB8 | データ港 |
| 8 | DB9 | データ港 |
| 9 | DB10 | データ港 |
| 10 | DB11 | データ港 |
| 11 | DB12 | データ港 |
| 12 | DB13 | データ港 |
| 13 | DB14 | データ港 |
| 14 | DB15 | データ港 |
| 15 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 16 | F_CS | 選り抜き抜け目がない破片 |
| 17 | 残り | LCDは信号、低レベルの調整を再調節した |
| 18 | NC | 空のフィート |
| 19 | LED_A | バックライト制御陽性 |
| 20 | NC | 空のフィート |
| 21 | DB0 | データ港 |
| 22 | DB1 | データ港 |
| 23 | DB2 | データ港 |
| 24 | DB3 | データ港 |
| 25 | DB4 | データ港 |
| 26 | DB5 | データ港 |
| 27 | DB6 | データ港 |
| 28 | DB7 | データ港 |
| 29 | T_CLK | 接触SPIバス刻時信号 |
| 30 | T_CS | 低レベルタッチ画面の破片の選り抜き信号は可能になる |
| 31 | T_DIN | 接触SPIバス入力 |
| 32 | NC | 空のフィート |
| 33 | T_DO | 接触SPIバス出力 |
| 34 | T_IRQ | 接触がある時低レベルタッチ画面割り込み信号 |
| 35 | SD_DO | SDカード データ出力 ピン |
| 36 | SD_CLK | SDカード時計ピン |
| 37 | SD_DIN | SDカード データ入力 ピン |
| 38 | SD_CS | SDカード選り抜きピン |
| 39 | NC | 空のフィート |
| 40 | NC | 空のフィート |
