| モデル番号: | JC3248R035R |
| Moq: | 300 |
| 価格: | ￥65/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000pcs/day |

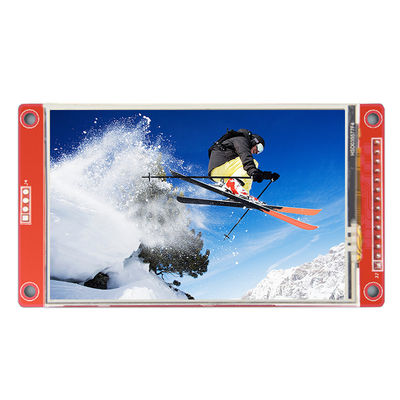

3.5インチの抵抗接触SPI LCD TFTモジュールTFTの表示モジュール3.5のインチ480*320 SPIのパネルの運転者IC ILI9488サポート
51 MCU、stm32 MCUのArduinoのサンプル プログラムを提供しなさい、ブラウザに情報をダウンロードするためにダウンロード リンクをコピーしなさい:
LCDモジュール ハードウェア回路は2部から成り立つ:LCDの遠隔表示制御装置回路およびバックライトの制御回路。
LCDの遠隔表示制御装置回路が制御ピンおよびデータ転送ピンを含むLCDのピンを、制御するのに使用されている。
タッチ画面の制御回路は対応するタッチ画面の接触を制御し、等位の読書（任意タッチ画面）に触れることができる。
不規則であるためにバックライトの制御回路がバックライトを制御するのに使用されている。当然、バックライトが制御されるように要求されなければバックライト制御ピンは3.3V電源に回路を使用しないで直接接続することができる。
LCDモジュールは320x480および接触機能の決断のILI9488の運転者ICとの4ワイヤーSPIコミュニケーション方法を使用する（任意）。モジュールはLCD表示を含んでいたり、制御回路部品およびタッチ画面制御回路部品にバックライトを当てる。
| 名前 | 変数 |
| SKU | JC3248R035R |
| 表示色 | RGB 65K色 |
| 接触モード | 抵抗接触 |
| スクリーン・サイズ | 3.5 （インチ） |
| タイプ | TFT |
| 運転者IC | ILI9488 |
| 決断 | 320*480 （ピクセル） |
| モジュール インターフェイス | 4ワイヤーSPI |
| 作用面積 | 73.44 （L）） X48.96 （W） MM |
| 外のり寸法 | 99.0 （L） X54.9 （W） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 12:00の時 |
| プロダクト重量（パッケージの含んでいること） | 55 （g） |
| 数 | Pinのラベル | Pinの記述 |
| 1 | VCC | 5.0入力 |
| 2 | GND | 力の地面 |
| 3 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 4 | 残り | LCDは信号、低レベルの調整を再調節した |
| 5 | D/C | 制御レジスタの選択 |
| 6 | SDI （MOSI） | 制御データ伝達 |
| 7 | SCK | 刻時信号 |
| 8 | LED | バックライト制御、3.3Vに接続される高レベル照明 |
| 9 | SDO （味噌） | SPIバスはデータ信号を読んだ |
| 10 | T_CLK | 接触SPIバス刻時信号 |
| 11 | T_CS | 低レベルタッチ画面の破片の選択信号は可能になる |
| 12 | T_DIN | 接触SPIバス入力 |
| 13 | T_DO | 接触SPIバス出力 |
| 14 | T_IRQ | 接触が検出される時低レベルタッチ画面割り込み信号 |
