| モデル番号: | JC3248S035N |
| Moq: | 300 |
| 価格: | ￥58/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000pcs/day |

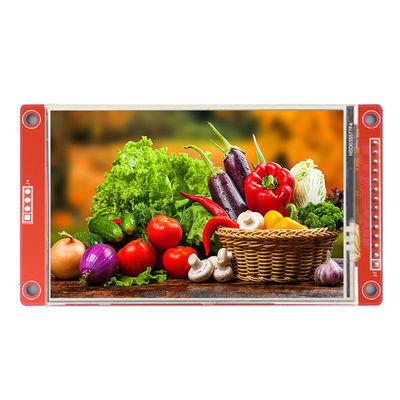

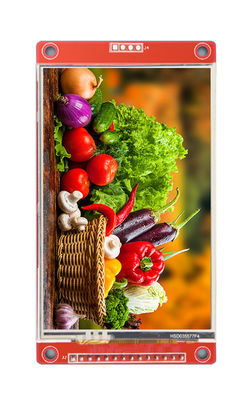

3.5 インチ タッチなし SPI LCD TFT モジュール 3.5 インチ 480*320 TFT ディスプレイ モジュール SPI パネル ドライバ IC ILI9488 サポート
51 MCU、stm32 MCU、Arduino サンプル プログラムを提供し、ダウンロード リンクをブラウザにコピーして情報をダウンロードします。
LCD モジュールのハードウェア回路は、LCD ディスプレイ制御回路とバックライト制御回路の 2 つの部分で構成されます。
LCD 表示制御回路は、制御ピンとデータ転送ピンを含む LCD のピンを制御するために使用されます。
タッチスクリーン制御回路は、タッチスクリーンのタッチ対応とタッチ座標の読み取り（タッチスクリーンオプション）を制御できます。
| 名前 | パラメータ |
| SKU | JC3248R035N |
| 表示色 | RGB 65K カラー |
| タッチモード | 触れずに |
| 画面サイズ | 3.5(インチ) |
| タイプ | TFT |
| ドライバーIC | ILI9488 |
| 解決 | 320*480 (ピクセル) |
| モジュールインターフェース | 4線SPI |
| アクティブエリア | 73.44(L))X48.96(W)MM |
| 外形寸法 | 99.0（L）X54.9（W）MM |
| 動作温度 | -20℃~60℃ |
| 保管温度 | -30℃～70℃ |
| 動作電圧 | 3.3V |
| 視角 | 12:00時 |
| 製品重量(パッケージ含む) | 50グラム） |
| 番号 | ピン ラベル | ピンの説明 |
| 1 | VCC | 5.0電源入力 |
| 2 | アース | 電源グランド |
| 3 | CS | LCDチップセレクト信号、アクティブロー |
| 4 | 休み | LCDリセット信号、ローレベルリセット |
| 5 | D/C | 制御レジスタの選択 |
| 6 | SDI(モシ) | 制御データ送信 |
| 7 | SCK | クロック信号 |
| 8 | 導いた | バックライト制御、高レベル照明、3.3V に接続 |
| 9 | SDO(みそ) | SPI バス読み取りデータ信号 |
| 10 | T_CLK | タッチ SPI バスクロック信号 |
| 11 | T_CS | タッチスクリーンチップ選択信号、ローレベルイネーブル |
| 12 | T_DIN | タッチ SPI バス入力 |
| 13 | T_DO | タッチ SPI バス出力 |
| 14 | T_IRQ | タッチスクリーン割り込み信号、タッチ検出時ローレベル |
