| モデル番号: | JC2424S012N |
| Moq: | 300 |
| 価格: | ￥42/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000pcs/day |

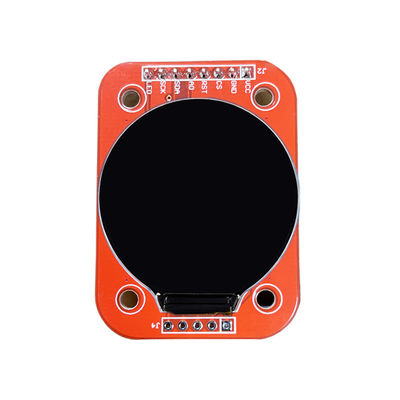

1.28インチTFT LCDの表示モジュール1.28」円形の完全なIPS 240*240 GC9A01の運転者4ワイヤーSPIインターフェイス240x240決断
情報をダウンロードするために51 MCU、stm32 MCUのコピーをブラウザへのダウンロード リンク提供しなさい:
GC9A01コントローラーは132*162および48114バイトのグラムの最高の決断を支える。それはまた8ビット、9ビット、16ビットの、および18ビット パラレル ポートのデータ・バスを支える。それはまた3-wireおよび4ワイヤーSPIシリアル ポートを支える。並列制御が多数のIOの港を要求するので、共通の1つはSPIのシリアル ポート制御である。GC9A01はまた65Kの262K RGBのカラー ディスプレイ、表示色をである非常に豊富な、回転表示およびスクロール表示およびビデオ プレーバック支えている間、いろいろな方法で表示支える。
●1.28インチ色スクリーン、サポート65Kカラー ディスプレイは、豊富な色を表示する·
●240X240決断、明確な表示·
●ガラスIPSの、外形図の表示 ·
●円形の表示画面、よい表示効果·
●SPI連続バスを使用して、それは少数表示を照らすIOsだけを取る·
●SDのカード スロットとの実験を拡大すること容易·
●軍等級プロセス標準、長期安定した仕事·
●下にある運転者のテクニカル サポートを提供しなさい·
| 名前 | 変数 |
| SKU | JC2424S012N |
| 表示色 | RGB 65K色 |
| 接触モード | 接触なし |
| スクリーン・サイズ | 1.28 （インチ） |
| タイプ | TFT |
| 運転者IC | GC9A01 |
| 決断 | 240*240 （ピクセル） |
| モジュール インターフェイス | 4ワイヤーSPI |
| 作用面積 | 32.4 （L） X32.4 （W） MM |
| 外のり寸法 | 50.0 （L） X36.0 （W） X3.1 （H） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 外形図IPS |
| プロダクト重量（パッケージの含んでいること） | 13 （g） |
| 数 | Pinのラベル | Pinの記述 |
| 1 | VCC | 5.0入力 |
| 2 | GND | 力の地面 |
| 3 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 4 | 残り | LCDは信号、低レベルの調整を再調節した |
| 5 | A0 | 制御レジスタの選択 |
| 6 | SDA | 制御データ伝達 |
| 7 | CLK | 刻時信号 |
| 8 | LED | 3.3Vに接続される |
