| モデル番号: | JC2432S028N |
| Moq: | 300 |
| 価格: | ￥45/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000pcs/day |

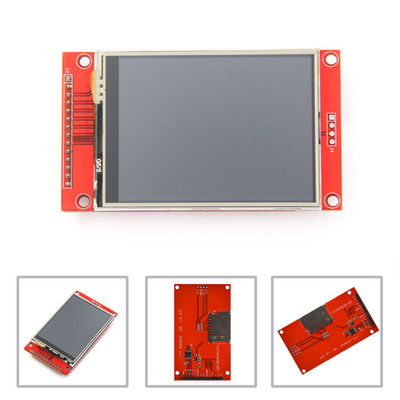

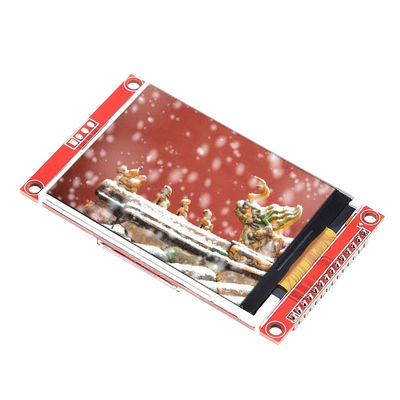

接触SPI LCD TFTモジュールTFTの表示2.8"のない2.8インチ240*320 ILI9341のスマートな表示画面
51 MCU、stm32 MCUのArduinoのサンプル プログラムを提供しなさい、ブラウザに情報をダウンロードするためにダウンロード リンクをコピーしなさい
| 名前 | 変数 |
| SKU | JC2432S028N |
| 表示色 | RGB 65K色 |
| 接触モード | 接触なし |
| スクリーン・サイズ | 2.8 （インチ） |
| タイプ | TFT |
| 運転者IC | ILI9341 |
| 決断 | 240*320 （ピクセル） |
| モジュール インターフェイス | 4ワイヤーSPI |
| 作用面積 | 57.60 （L）） X43.20 （W） MM |

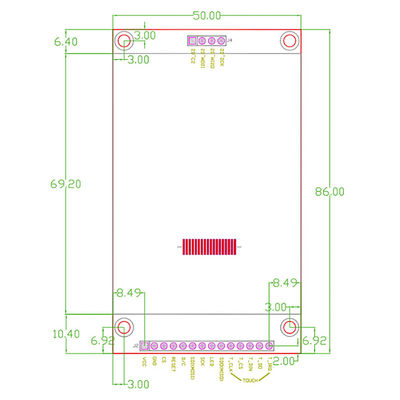

| 外のり寸法 | 86.00 （L） X50.00 （W） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 12:00の時 |
| プロダクト重量（パッケージの含んでいること） | 48 （g） |

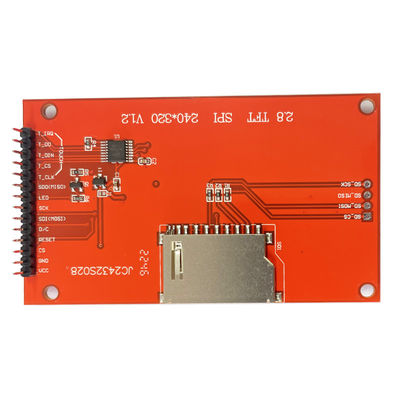

| 数 | Pinのラベル | Pinの記述 |
| 1 | VCC | 5.0入力 |
| 2 | GND | 力の地面 |
| 3 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 4 | 残り | LCDは信号、低レベルの調整を再調節した |
| 5 | D/C | 制御レジスタの選択 |
| 6 | SDI （MOSI） | 制御データ伝達 |
| 7 | SCK | 刻時信号 |
| 8 | LED | バックライト制御、3.3Vに接続される高レベル照明 |
| 9 | SDO （味噌） | SPIバスはデータ信号を読んだ |
| 10 | T_CLK | 接触SPIバス刻時信号 |
| 11 | T_CS | 低レベルタッチ画面の破片の選択信号は可能になる |
| 12 | T_DIN | 接触SPIバス入力 |
| 13 | T_DO | 接触SPIバス出力 |
| 14 | T_IRQ | 接触が検出される時低レベルタッチ画面割り込み信号 |
