| モデル番号: | JC1216S018N |
| Moq: | 300 |
| 価格: | ￥24/PCS |
| 支払条件: | L/C、T/T |
| 供給能力: | 5000pcs/day |
LCDモジュール ハードウェア回路は2部から成り立つ:LCDの遠隔表示制御装置回路およびバックライトの制御回路。
LCDの遠隔表示制御装置回路が制御ピンおよびデータ転送ピンを含むLCDのピンを、制御するのに使用されている。
不規則であるためにバックライトの制御回路がバックライトを制御するのに使用されている。当然、バックライトが制御されるように要求されなければバックライト制御ピンは3.3V電源に回路を使用しないで直接接続することができる。

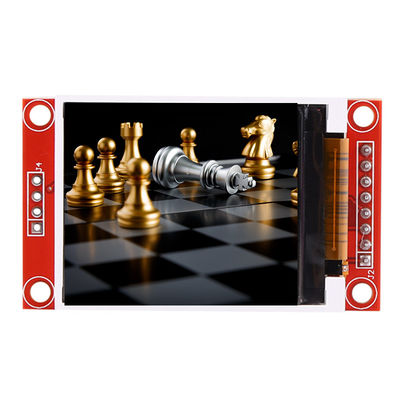

●1.8インチ色スクリーン、サポート65Kカラー ディスプレイは、豊富な色を表示する·
●128X160決断、明確な表示·
●SPI連続バスを使用して、それは少数表示を照らすIOsだけを取る
●SDのカード スロットとの実験を拡大すること容易·
●軍等級プロセス標準、長期安定した仕事·
●下にある運転者のテクニカル サポートを提供しなさい
| 名前 | 変数 |
| SKU | JC1216S018N |
| 表示色 | RGB 65K色 |
| 接触モード | 接触なし |
| スクリーン・サイズ | 1.8 （インチ） |
| タイプ | TFT |
| 運転者IC | ST7735S |
| 決断 | 128*160 （ピクセル） |
| モジュール インターフェイス | 4ワイヤーSPI |
| 作用面積 | 35.04 （L） X28.03 （W） MM |
| 外のり寸法 | 58.0 （L） X34.7 （W） X2.30 （H） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 12:00の時 |
| プロダクト重量（パッケージの含んでいること） | 15 （g） |
| 数 | Pinのラベル | Pinの記述 |
| 1 | VCC | 5.0入力 |
| 2 | GND | 力の地面 |
| 3 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 4 | 残り | LCDは信号、低レベルの調整を再調節した |
| 5 | A0 | 制御レジスタの選択 |
| 6 | SDA | 制御データ伝達 |
| 7 | CLK | 刻時信号 |
| 8 | LED | 3.3Vに接続される |
